「角パイプで筐体を製作したいが、どこに依頼すべきかわからない」――そんな悩みを抱えていませんか？
産業機械や設備フレームにおいて、角パイプ構造は高剛性・高耐久を実現する重要な選択肢です。しかし、溶接精度・歪み管理・強度計算・表面処理など、専門性が求められます。
本記事では、角パイプ筐体製作のポイントから外注先選定基準までを解説。設計責任者の方が安心して依頼できる判断材料を提供します。
角パイプ筐体製作の基礎と強度設計
産業機械メーカーの設計責任者にとって、角パイプ筐体製作は単なるフレーム組立ではありません。強度・精度・コスト・納期を同時に成立させるための「構造設計プロジェクト」です。
設備架台、制御盤フレーム、搬送装置、検査装置のベース架台など、BtoB分野では高剛性・高耐久・長期安定稼働が求められます。その中で角パイプ構造は、アングル材やCチャンネルと比較して曲げ剛性・ねじれ耐性・振動抑制性能に優れ、現在主流のフレーム構造となっています。
本章では、設計段階で押さえるべき材質選定・断面設計・強度計算・溶接方法・歪み管理・公差管理まで、実務レベルで解説します。
角パイプ材質と強度の考え方
角パイプ筐体の設計で最初に決定すべきは材質です。用途によって選定を誤ると、耐久性不足や過剰スペックによるコスト増加につながります。
■ SS400（一般構造用圧延鋼材）
もっとも採用実績が多い材質です。溶接性が良好で、MIG溶接・半自動溶接との相性も良く、製缶加工に適しています。価格と加工性のバランスに優れ、産業機械フレームや設備架台では標準仕様です。
■ ステンレス（SUS304）
食品機械・医療機器・屋外設備など、耐食性が求められる場合に選択されます。TIG溶接による美観仕上げも可能ですが、材料費・加工費はSS400より高くなります。
■ アルミ（A6063等）
軽量化が求められる搬送装置や可動部フレームに有効です。ただし、剛性は鉄より低いため、断面寸法やリブ補強設計が重要になります。
■ 断面性能と強度計算の基本
角パイプがアングル材より優れる理由は、断面二次モーメントが大きい点にあります。例えば、50×50×t3.2の角パイプは、同重量のアングル材よりも曲げに強く、振動減衰性能も高い傾向があります。
実務では次の観点で強度を検討します。
- 最大荷重（静荷重・動荷重）
- 集中荷重か分布荷重か
- 支持条件（片持ち・両端支持）
- たわみ許容値（例：L/500）
例えば50×50×t3.2の角パイプを1mスパンで両端支持した場合、条件次第では約200kg以上の集中荷重に耐える設計が可能です。しかし、これは理論値であり、実際には以下が重要になります。
- リブ補強の有無
- 溶接長・溶接脚長
- 接合部の応力集中
- ボルト固定部の補強プレート
さらに、近年では三次元CADによる構造解析（簡易FEM）を用いて、振動解析や耐震評価を行うケースも増えています。BtoB装置では、耐久10年超を前提とした設計が求められるため、理論値だけでなく実績データの蓄積が重要です。
溶接・歪み対策と精度管理
角パイプ筐体製作で、設計以上に差が出るのが溶接技術と歪み管理です。いくら強度計算が正確でも、溶接歪みが大きければ、フレーム直角度や平面度が狂い、装置組立時に不具合が発生します。
■ 主な溶接方法
- MIG溶接：量産向き。スピードが速くコスト効率が高い
- TIG溶接：精密部・ステンレス向き。ビード外観が美しい
- 半自動溶接：製缶分野で主流。強度確保に適する
設備架台や大型筐体では、溶接長が長くなるため熱歪みが避けられません。特に長尺フレームでは、溶接順序や入熱管理が精度を左右します。
なお、溶接作業においては品質だけでなく安全管理も重要です。溶接に関する安全基準は、e-Gov法令検索（労働安全衛生規則）でも確認できます。公的基準を理解した上で施工を行うことが、安定した品質確保につながります。
■ 歪みを抑える実践的対策
- 専用治具による固定
- 対称溶接（バランス溶接）
- 点付け溶接後の本溶接
- 溶接後の歪み取り工程
- 仮組・精度確認後の本組立
これらを徹底することで、大きさにもよりますがフレーム全体で±1mm以内の精度管理を実現できます。BtoB装置では、制御盤やカバー板金との嵌合精度が重要なため、公差管理は非常に重要です。
■ 精度を左右する「加工前工程」
実は、溶接精度は溶接工程だけで決まるわけではありません。
- レーザー加工による高精度切断
- 穴あけ位置のNC管理
- 端面直角度の確保
- 曲げ加工精度
これら前工程の精度が高いほど、組立時のズレが減少し、最終的なフレーム精度が安定します。
さらに、粉体塗装や焼付塗装などの表面処理工程まで一貫対応できる体制であれば、搬送時の変形リスクや外注間の品質ばらつきを抑えることができます。
■ 設計責任者が確認すべきチェックポイント
外注前に、次の項目を確認することで失敗リスクを大幅に下げられます。
- 強度計算の根拠提示が可能か
- 三次元CADデータ対応可否
- 試作1台からの小ロット対応
- 短納期（2〜4週間）実績
- 製缶〜溶接〜塗装の一貫生産体制
- 品質管理体制（検査成績書発行可否）
角パイプ筐体は「作れる会社」は多くても、設計意図を理解し、強度・精度・コストを最適化できる会社は限られています。

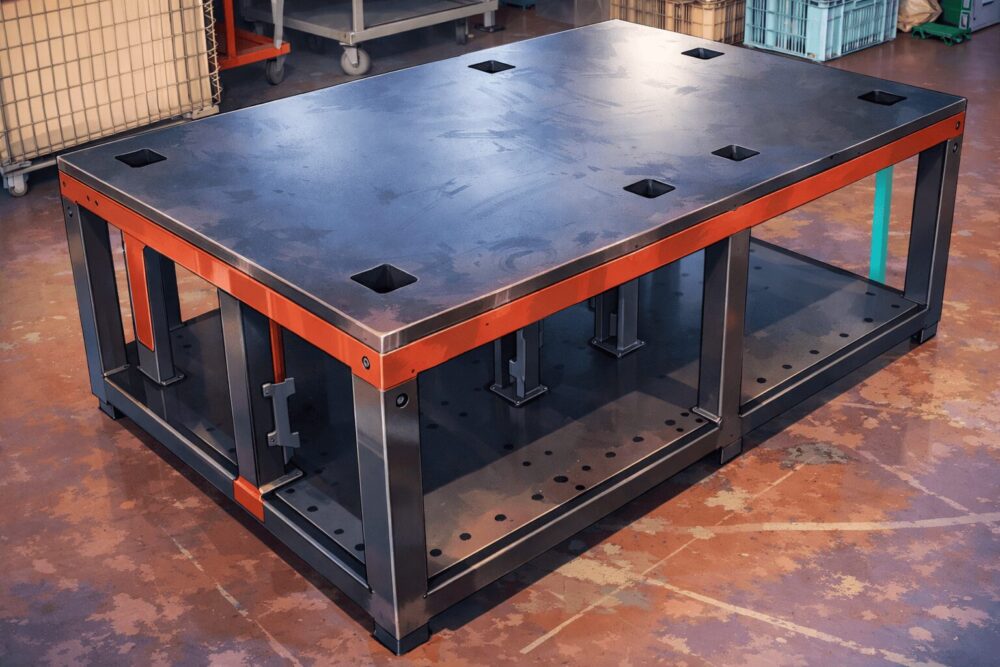

角パイプ筐体製作を外注する際の判断基準
角パイプ筐体の製作外注は、単なる加工依頼ではありません。BtoB領域では、設計理解力 × 一貫対応力 × 再現性がプロジェクト成否を左右します。
価格が安いという理由だけで外注先を選ぶと、後工程での組立不良・公差ズレ・強度不足・納期遅延など、見えないコストが発生します。特に産業機械・設備架台・制御盤フレームでは、精度管理と品質保証が企業信頼に直結します。
ここでは、設計責任者が押さえるべき「本当に重要な判断基準」を実務目線で解説します。
設計理解力があるかどうか
角パイプ筐体製作において最も差が出るのが設計意図の理解力です。
例えば、図面上は同じ50×50×t3.2の角パイプでも、
- 耐荷重重視なのか
- 振動抑制重視なのか
- 軽量化重視なのか
- 将来のメンテナンス性を考慮しているのか
この背景を理解せずに製缶・溶接を行うと、強度は足りていても「使いづらい筐体」になってしまいます。
優れた外注先は、次のような提案が可能です。
- リブ補強位置の最適化提案
- 溶接長の見直しによる歪み低減提案
- ボルト接合部の補強プレート追加提案
- 断面寸法変更によるコストダウン提案
つまり、「図面通りに作る会社」と「設計パートナーとして機能する会社」はまったく異なります。
試作から量産までの対応力
BtoBの装置開発では、試作 → 改良 → 量産のプロセスを辿ることも多いです。そのため、外注先が試作1台のみの小ロット対応に柔軟かどうかは極めて重要です。
■ 試作段階で求められること
- 図面が未完成でも相談可能
- 設計変更への即時対応
- 短納期（例：2〜4週間）製作
- 溶接方法変更への柔軟性（MIG／TIG）
- 公差再調整対応
特に角パイプ構造は、溶接歪みやフレーム直角度が実機組立時に影響を与えます。試作段階で迅速にフィードバックを受けられる企業であれば、量産移行時のトラブルを大幅に減らせます。
■ 量産対応力の確認ポイント
- 製缶ラインの処理能力
- 治具の再現性
- 溶接品質のばらつき管理
- 粉体塗装・焼付塗装の社内対応可否
- OEM対応実績
量産時に重要なのは再現性です。初号機と同等の強度・精度を維持できるかどうかは、品質管理体制に依存します。
ここで重要になるのが一貫生産体制です。レーザー加工、穴あけ、曲げ加工、製缶、溶接、歪み取り、塗装まで社内で完結できる企業は、工程間の情報ロスが少なく、納期短縮とコスト最適化が可能になります。
品質管理とコスト最適化
角パイプ筐体製作では、「見た目がきれい」だけでは品質とは言えません。重要なのは数値で管理できる品質です。
■ 確認すべき品質管理項目
- 構造確認・簡易FEM解析対応
- 溶接資格保有者の在籍
- 公差管理基準（±1mm以内など）
- 出荷前検査体制
- 検査成績書発行可否
特に産業機械フレームでは、制御盤や板金カバーとの嵌合精度が求められます。フレームの歪みが1〜2mmずれるだけで、現場調整工数が増加し、結果的にコスト増加となります。
そのため、加工精度 → 溶接精度 → 塗装後精度まで一貫して管理している企業が理想です。
■ コスト最適化の本質
コストダウンとは単純な単価削減ではありません。真のコスト最適化とは、
- 設計段階での材料最適化
- 溶接工程の効率化
- 治具活用による作業時間短縮
- 工程集約による中間マージン削減
など、トータル視点での改善を指します。
例えば、レーザー加工を外注し、製缶を別会社、塗装をさらに別会社に依頼すると、
- 輸送費
- 納期ロス
- 品質ばらつき
- 責任所在の曖昧化
が発生します。
一方で、レーザー加工・曲げ加工・製缶・溶接・粉体塗装まで一括管理できる企業は、中間コストを削減しつつ品質の安定化を実現できます。
価格ではなく「総合力」で選ぶ
角パイプ筐体製作を外注する際の判断基準は、次の3点に集約されます。
- 設計理解力
- 試作〜量産対応力
- 品質管理と一貫体制
短期的な価格比較ではなく、長期的なパートナーシップを築けるかどうかが重要です。
装置開発を成功させるためには、「加工業者」ではなく「構造提案ができる製作会社」を選ぶことが、設計責任者にとって最大のリスクヘッジになります。
角パイプ筐体製作なら株式会社アメックスへ
角パイプ筐体製作において、設計責任者が本当に求めているのは「図面通りに作る会社」ではなく、設計意図を理解し、強度・精度・納期・コストを最適化できるパートナーではないでしょうか。
株式会社アメックスでは、角パイプを用いた産業機械フレーム・設備架台・制御盤筐体・各種OEM筐体の製作において、製缶・溶接・塗装まで一貫対応しております。
単なる加工請負ではなく、三次元CADを活用した構造確認、リブ補強提案、溶接方法の最適化など、BtoBの現場で求められる実務レベルのサポートを提供しています。
設計支援から始まる“失敗しない筐体製作”
角パイプ筐体製作では、初期設計段階の判断が最終品質を大きく左右します。
- SS400／SUS304／アルミの材質選定
- 断面寸法の最適化（例：50×50×t3.2 など）
- 断面二次モーメントを踏まえた強度設計
- 耐荷重・振動対策の検討
- リブ補強位置の提案
- 溶接長・脚長の見直し
アメックスでは、図面通りの製作だけでなく、コストダウンや軽量化につながる構造提案も行っています。
例えば、「強度過剰設計になっている箇所の断面変更」「溶接工程を減らす接合設計の提案」などにより、トータルコストを最適化します。
一貫生産体制による品質安定
角パイプ筐体の品質は、単一工程では決まりません。切断精度・穴あけ精度・溶接精度・歪み管理・塗装工程までが連動しています。
株式会社アメックスでは、以下の工程を社内で一括管理しています。
- レーザー加工・角パイプ切断
- NC穴あけ加工
- 曲げ加工
- 製缶組立
- MIG溶接・TIG溶接・半自動溶接
- 歪み取り工程
- 粉体塗装・焼付塗装
この一貫生産体制により、工程間の情報ロスや輸送コストを削減し、品質のばらつきを抑えています。
さらに、治具固定・対称溶接・仮組確認などを徹底することで、フレーム全体で最小限の歪みに抑え、公差管理を実現。産業機械フレームや制御盤筐体の嵌合精度を高水準で維持しています。
試作から量産まで対応可能
BtoBの装置開発では、試作段階での設計変更が避けられません。
アメックスでは、
- 試作1台のみの小ロット製作
- 図面未完成段階での相談
- 短納期（目安2〜4週間）対応
- 量産時の再現性確保
- OEM対応
といったニーズに柔軟に対応しています。
初号機の完成度がそのまま量産品質につながるよう、製缶・溶接条件の標準化と品質管理体制を構築しています。
お問い合わせ・ご相談の流れ
角パイプ筐体製作のご相談は、BtoB専用フォームより承っております。
- お問い合わせフォームよりご連絡
- 図面（PDF・CADデータ）送付
- 仕様確認・ヒアリング
- 概算見積提示
- 製作開始
強度計算や構造のご相談段階でも問題ありません。「まだ仕様が固まっていない」という段階でも、お気軽にご相談ください。
まとめ
角パイプ筐体製作は、単なる製缶加工ではなく、
- 溶接精度（MIG・TIG・歪み管理）
- 公差管理
- 一貫生産体制による品質安定
- コスト最適化提案
これらすべてが揃って初めて成功します。
そして何より重要なのは、長期的に信頼できるパートナーを選ぶことです。
設計責任者としての評価は、「どの会社に任せたか」で決まることも少なくありません。
角パイプ筐体製作をご検討中でしたら、まずは株式会社アメックスへご相談ください。設計段階から伴走し、強度・精度・コスト・納期の最適解をご提案いたします。
