ヤゲン台とは？使い方・特徴・基本構造を初心者向けに解説
「ヤゲン台って何に使うの？」「Vブロックと同じじゃないの？」――そんな疑問を抱いたことはありませんか？
このパートでは、測定作業や機械加工に欠かせないヤゲン台の「役割」「構造」「関連工具との違い」について、初心者の方にもわかりやすく解説します。
実技試験や現場での作業に自信を持って臨むためにも、まずは基礎を正しく押さえておきましょう。
ヤゲン台とは何か？定義と目的・Vブロックとの違い
ここでは、ヤゲン台の基本的な役割と、似て非なるVブロックとの違いについてご紹介します。

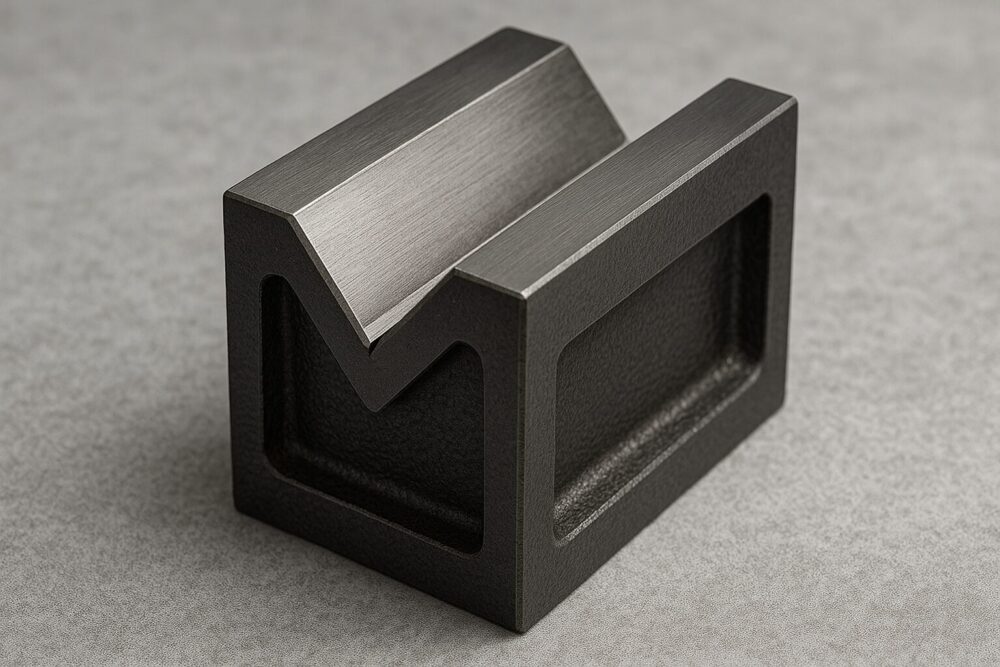

ヤゲン台とは、主に円筒形の加工品や丸棒などの部品を保持し、正確に測定・ケガキ・検査を行うための精密治具です。見た目はアルファベットの「V」字に似たV溝が中央に設けられており、ここに対象物を安定して載せることで直角や平行などの精度確認が容易になります。
「Vブロック」と混同されることが多いのですが、実は両者には明確な違いがあります。Vブロックは主に工作物のケガキや加工補助に使われ、汎用性が高い一方、ヤゲン台は検査用の測定台としてμm（ミクロン）単位での高精度を要求される作業に特化しています。特に、A型やB型といった分類が存在し、使用する場面や目的に応じて最適なタイプが選ばれます。
たとえば、鋳鉄製のOSS製ヤゲン台（A型）は、底面・V溝面・両側面がすべて機械仕上げされており、精度0.005mm以下といった製品も多く流通しています。これに対してVブロックは保持力を高めるクランプ付きのものもあり、より柔軟な用途に対応します。
このように、測定や検査の信頼性を高めたい場合にはヤゲン台が適しており、選定時は用途に応じた判断が重要です。参考までに、精密工具の製造で定評のある大西測定株式会社や、Amazon・モノタロウなどの通販サイトで、多様な型番・寸法の製品が販売されています（例：OSS A型ヤゲン台(Vブロック)）
ヤゲン台の形状・構造と「V溝」の意味を理解しよう
ここでは、ヤゲン台の各部位が持つ役割と、精度確保のために欠かせない「V溝」についてご説明します。
ヤゲン台は四角柱状の本体の中央に、直角90度のV溝が掘られているのが特徴です。このV溝が、円筒状の部品をブレずに安定保持するための重要な要素となります。V溝の角度は通常90度で統一されており、測定誤差を最小限に抑える設計です。
本体には底面・V溝面・左右側面といった「基準面」があり、それぞれが平行・直角を保って加工されています。たとえば、A型の場合、底面とV面が完全平行でなければ、正確な測定は不可能です。そのため、製品の等級（A級/B級）やμm単位の仕上げ精度が明記されていることも多く、選定時には仕様確認が重要です。
また、最近では防錆処理が施されたものや、持ち運びしやすい軽量設計のモデルも増えており、使用環境や作業目的に応じたバリエーションが豊富になっています。重さは1個あたり約2〜5kg程度が一般的で、サイズは奥行60mm〜150mmまで様々です。
実際に工具選定や検査準備をされる方は、「V溝の形状」「底面の平滑性」「材質（FC鋳鉄など）」に注目して、最適な製品を選びましょう。特に精密加工の現場では、V溝と部品の密着性が測定精度に直結します。
ヤゲン台の使い方と正しい測定手順｜よくある失敗例も解説
ヤゲン台は、見た目以上に正確な使い方が求められる測定治具です。
ほんのわずかな手順ミスでも、μm単位での誤差が発生し、評価や仕上がりに大きく影響します。
このパートでは、ヤゲン台を使った測定手順を段階的に説明し、さらに初心者が陥りがちなミスとその対処法も合わせてご紹介します。技能検定前の予習や現場での確認にも、ぜひお役立てください。
ヤゲン台の使い方手順を図解で解説（準備～固定～測定）
ヤゲン台は、正しい準備と段取りで測定精度が大きく変わります。ここでは、基本の3ステップで使い方を整理してご説明します。
①準備：測定器と環境の確認
まずは測定工具（例えばダイヤルゲージやハイトゲージ）と、使用するヤゲン台の状態を確認します。
底面やV溝にバリや錆がないか、研磨や防錆処理が施されているかなど、事前にチェックすることで測定ミスを防ぎます。
なお、防塵・防湿のための清掃も忘れずに。
②固定：部品の安定保持
ヤゲン台のV溝部分に円筒状の測定対象をそっと置き、必要に応じてクランプなどで軽く固定します。このとき、左右均等に接しているかをしっかり確認してください。
V溝角度が90度に対して、対象物が左右に傾くと、正確な計測ができなくなります。
③測定：垂直方向または横方向から読み取り
対象物が安定したら、ハイトゲージで高さや直径を測定します。読み取り位置は、対象物の最外周部または中心軸が基本です。
このとき、ヤゲン台の底面と測定器のベース面が平行であるかどうかを確認しないと、μmレベルの誤差が出る原因になります。
実習では、OS-126などのA型ヤゲン台（重量約2kg、長さ150mm）を使用することが多く、精度保証範囲は±0.005mm以内が目安とされています。
技能試験や授業でよくある失敗とその原因・対策
技能実習や授業でのヤゲン台使用ミスには、いくつかの典型的なパターンがあります。ここでは、実際にありがちな失敗とその防止策を整理しておきましょう。
失敗例①：V溝と対象物が密着していない
これは研磨不足やゴミの付着によることが多く、測定誤差を招きます。
事前に清掃用ウエスやエアダスターでの確認を徹底しましょう。
失敗例②：ヤゲン台の設置が傾いている
机の定盤や作業台が水平でないと、測定値に傾きの影響が出ます。
必ず水準器で設置面をチェックし、必要なら嵩上げ材で調整してください。
失敗例③：クランプの締めすぎによる変形
過度に締め付けると、アルミ部品などが微細に変形し、正確な値が測れません。
保持はあくまで軽くを基本にし、不要な力を加えないよう注意します。
これらのミスを避けるためには、手順のマニュアル化やチェックシートの活用も効果的です。
製造現場では、こうした標準化が作業の精度と再現性を高めています。
ヤゲン台の選び方と種類｜作業に適した選定ポイントとは
ヤゲン台を選ぶ際に、「どの種類が自分の作業に合っているのか分からない」というお声をよくいただきます。
実際、形状・材質・等級などの仕様は多岐にわたるため、選定には明確な基準が必要です。
このパートでは、代表的なA型・B型・Vブロックの違いから、作業内容に応じた適切な選び方、初心者が陥りがちな選定ミスまでを詳しく解説します。
工具選定に自信が持てない方も、これを読めば最適なヤゲン台がきっと見つかります。
ヤゲン台の種類（A型・B型・Vブロック）の違いと用途
ここでは代表的なヤゲン台の種類と、それぞれの特徴・使用シーンについてご紹介します。
A型ヤゲン台は、底面・V溝面・両側面がすべて仕上げ加工されており、精密測定に特化したモデルです。
たとえばOSSの「OS-126」シリーズでは、平行度0.005mm以内、重量2.5kg前後、サイズ100×35×58mmと、現場・教育機関問わず広く使用されています。V溝の角度は直角90°で、丸棒・円筒部品の高さ測定やケガキ作業に最適です。
B型ヤゲン台は、上面以外の加工面が少なく、製品によっては側面や底面の仕上げが未加工となっています。そのため、価格はA型よりも抑えられていることが多く、一般作業や保持台として使用するのに向いています。
Vブロックは、「ヤゲン台」に含まれることもありますが、厳密には保持や簡易測定用の治具です。
たとえば、クランプ付きのモデルでは、加工品をしっかり固定してミーリングや穴あけ作業が行えます。精度面ではA型ほどではないものの、汎用性の高さから工具棚に常備されることが多いのが特徴です。
それぞれの特徴を理解することで、用途に最も合ったタイプを選ぶことができ、作業効率と測定精度の両方を高めることができます。
作業内容に合わせたヤゲン台の選び方｜初心者でも迷わないコツ
ヤゲン台の選び方は、使用目的・対象物のサイズ・求められる精度に応じて変わります。ここでは初心者でも失敗しない選び方のポイントを解説します。
①測定精度が必要な作業にはA型を
実習や検査業務など、μm単位の測定が求められる場面では、A型を選ぶのが基本です。材質はFC鋳鉄が主流で、防錆処理が施されているかも確認しましょう。OS-1規格品であれば、ほとんどが精密用途に対応しています。
②保持中心ならVブロックで作業効率アップ
切削や穴あけなど、保持がメインとなる作業ではVブロックの方が作業しやすい場合もあります。
特に、クランプ一体型であれば、部品のセットに時間がかからず、量産作業でも効果を発揮します。
③サイズ選びは部品寸法＋10～20mmが目安
対象物の径がφ50mmであれば、幅70mm以上のヤゲン台を選ぶのが安全です。小さすぎると安定性を欠き、大きすぎると作業効率が落ちます。
最近は、1セット（2個組）で販売される製品も多く、寸法や質量（例：3kg未満）を合わせると取り扱いも楽です。
購入時には、型番・仕様・精度等級（A級・B級）の確認が重要です。
「初心者だからこそ、確かな情報から選びたい」――そんな方には、作業内容に合わせた選定がいちばんの近道です。
ヤゲン台を使いこなす！理解を深める練習方法と現場活用例
ヤゲン台は、仕組みを知るだけでは使いこなせません。
大切なのは、「どう練習するか」と「どう現場で使われているか」を理解し、実践を積むことです。
このパートでは、学校や職業訓練で実際に行えるおすすめの練習法に加えて、就職後に役立つ現場での活用例を具体的に紹介します。
今すぐに使えるヒントが詰まっていますので、復習用としても、技術力を深めたい方にもぴったりの内容です。
授業・実習で使えるおすすめ練習法とポイント解説
練習の質を上げるためには、ただ「使う」のではなく、目的を明確にした上で「繰り返す」ことが重要です。
①V溝への正確な載せ方を徹底反復
最初に取り組むべきは、V溝に対して対象物を正確にセットする練習です。
特に直径20mm〜60mmの丸棒を使い、左右対称に安定させる感覚を身につけましょう。これにより、ケガキ作業や高さ測定の土台となる「据え付け精度」が養われます。
②ダイヤルゲージを使った振れ測定
実習では、ヤゲン台上の円筒部品に対してダイヤルゲージで振れを測定する練習も効果的です。
この測定で±0.01mm以内に収まれば、保持と操作の基本は合格レベルです。あわせて、機械仕上されたA型ヤゲン台を使用することで、より精密な感覚がつかめます。
また、加工品の寸法測定練習では、FC鋳鉄製の重量2kg前後のヤゲン台を2個セットで使うと、より安定した実習が可能です。
定期的に清掃し、防錆処理を保つことも忘れないようにしましょう。
現場でのヤゲン台活用例｜就職後に役立つリアルな使い道
ヤゲン台は、学校や試験だけでなく、製造・検査現場で広く活躍しています。ここでは、実務における活用場面をご紹介します。
①部品の受入検査での寸法確認
たとえば、旋盤加工された円筒部品の寸法精度をチェックする際、ヤゲン台に載せて高さや振れを確認する作業が行われます。
使用されるのは主にA級の精密ヤゲン台で、定盤と組み合わせて直角・平行度の検査にも使われます。
②組立工程での保持台として
現場によっては、加工済み部品をキズつけずに安定保持したい場面もあります。
その際、一体構造のヤゲンブロックが使用され、部品の組立や溶接時のズレ防止に役立っています。
この用途では、V溝の深さや幅、接地面の滑り止め効果が重要です。
また、検査結果の管理では「ヤゲン台での測定値を記録し、品質保証書として保管」する企業も増えてきました。
特にISO取得企業では、測定治具の選定理由や測定環境の再現性が求められます。
こうした理由からも、ヤゲン台の使い方を正しく理解しておくことは、現場で信頼される技術者への第一歩なのです。
参考までに、測定用品を多数扱うシロ産業株式会社では、作業内容に適したヤゲン台の仕様や活用例が豊富に掲載されています。用途に合わせた選定の参考にしてみてください。
まとめ｜ヤゲン台の基礎から実践までを正しく理解しよう
ヤゲン台は、ただの「部品置き台」ではありません。
円筒部品の測定・ケガキ・検査に欠かせない精密治具であり、使い方や選び方を誤るとμm単位の誤差を生む繊細な工具です。
この記事では、ヤゲン台の基本構造やVブロックとの違いから、使い方の手順・よくある失敗例・選び方・練習法・現場での活用まで、現場と教育の両視点から幅広く解説しました。
たとえば、「A型は精密測定向け」「B型は保持向け」といった種類ごとの違いや、クランプ圧の調整・V溝の密着確認など、実践的な知識もカバーしています。
また、技能検定の対策や職場での評価向上にも直結するポイントとして、OS-126シリーズ（A型）やモノタロウ・Amazonといった信頼できる製品・販売元の情報も紹介しました。
これからヤゲン台を使う方、あるいはより正確に扱いたい方にとって、本記事が“迷わず選び、確実に測る”ための参考になれば幸いです。
